軸承的配合

訪問量：101 發布時間：2020-02-20

正確配合的必要性

一般來說，只有當軸承和軸的配合具有適當過盈量，才能獲得滿意的徑向定位和適當?shù)闹瘟?，不恰?dāng)或錯誤固定的軸承內外圈通常會對軸承及其配件造成傷害。因此在選定正確的配合時，必須做仔細的研究。

旋轉條件是考慮軸承套圈與載荷的方向的關系，通常有“旋轉載荷”及“靜止載荷”。處于旋轉載荷條件下的軸承部件，通常適用過盈配合來防止軸承打滑。同時，在靜止載荷情況下，也可能選用間隙配合來適應特定的運行條件或便于軸承的安裝與拆卸。

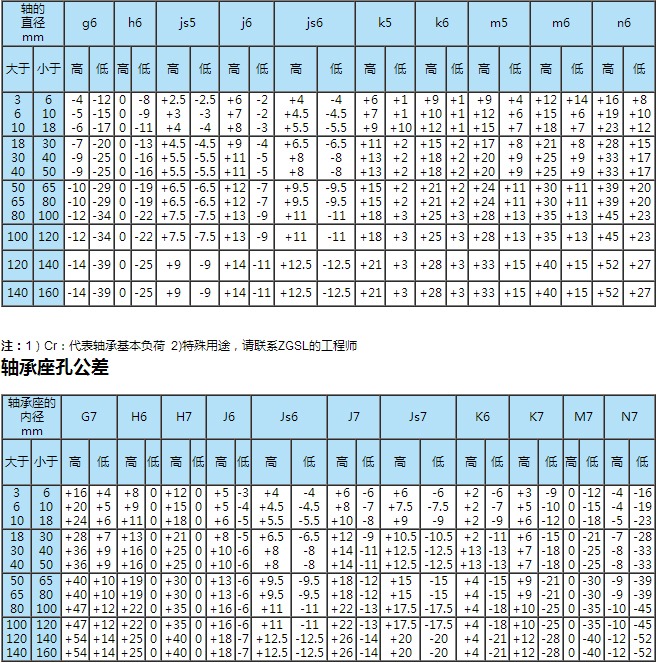

軸承和軸的配合

負載情況		例子	內徑	軸的公差
旋轉的外圈負載	要求內圈在軸上容易移動	在靜止軸上的輪子	全部軸徑	g6
旋轉的外圈負載	不要求內圈在軸上容易移動	張緊滑輪、繩輪	全部軸徑	h6
旋轉的內圈負載或不定向的負載	輕負載 (＜0.06 Cr1)	電氣工具水泵，吹風機 交通工具精密儀器、機床	<18	js5
			18 to 100	js6 (j6)
			100 to 200	k6
	正常負載 (0.06~0.13 Cr)	軸承的一般應用中、大型馬達，渦輪，水泵，引擎，齒輪，木工機床	<18	js5~6（j5~6）
			18 to 100	k5~6
			100 to 140	m5~6
			140 to 200	m6
			200 to 280	n6

軸承和軸承座的配合

負載情況			例子	軸承座孔公差
金屬軸承座	旋轉的外圈負載	正常負載或重負載	汽車輪轂振動篩	N7
		輕負載或擺動負載	運輸機輥，滑輪張緊輪	N7
	不定向的負載	重沖擊負載	牽引電機	M7
		正常負載或重負載	水泵，機軸主軸承，中大型馬達	K7 JS7(J7)
		正常負載或輕負載
	旋轉的內圈負載	各種負載
金屬或分離式軸承座			軸承的一般應用	H7
		內圈和軸產生高溫	造紙干燥劑	G7
金屬軸承座		在正常和輕負載情況下需要精確的旋轉轉矩	磨床驅動端的球軸承高速離心壓縮機游動端軸承	JS6(J6)
	不定向的負載		磨床砂輪端的球軸承高速離心壓縮機固定端軸承	K6
